Kubernetes源码分析-apiserver
Updated Time
Category
Tags
名词解释
API Object：Kubernetes 内部管理的基本元素，是 K8S 在 ETCD 中信息存储单元。例如 Deployment，Pod，Service，都是 API Object。代码内部常用 API 来表示它们。
API Group：一组 API Object 组成的一个具有共有性质的对象集合。例如 apps group，由 Deployment，ReplicaSet，StatefulSet 等等 API Object 组成。
Legacy API Object：在 K8S 项目初始阶段所引入的 API Object 没有显式定义在 API Group 下面，例如 Pod，Event，Node 等等。在代码中有时也称他们为 core API object。
apiserver
Tip 如何调试
关于如何源码调试 apiserver 的源码，请看附录
启动 apiserver 时会携带许多参数，但是大致可以分为如下几类：
- Generic flags：通用参数。
- Etcd flags：Etcd存储相关参数。
- Secure serving flags：HTTPS服务相关参数。
- Insecure serving flags：HTTP服务相关参数。
- Auditing flags：审计相关参数。
- Features flags：新特性相关参数。
- Authentication flags：认证相关参数。
- Authorization flags：授权相关参数。
- Cloud provider flags：云服务提供商相关参数。
- Api enablement flags：控制开启/禁用特定的资源版本或资源参数。
- Admission flags：准入控制器相关参数。
- Misc flags：其他参数。
- Global flags：全局参数。
启动流程
api-server 是控制平面的一个组件，对应启动的代码在
cmd/kube-apiserver/apiserver.go 文件里。本质上是一个 cobra
的 cli 应用程序，解析参数，配置 server 并启动。
|
options 是提供给用户来进行自定义配置的，基于 options 可以构建出一个
Config 来指定 server 的各种状态。config 构造完成之后，options
就没有用处了，用 config 来构造 server，对应方法

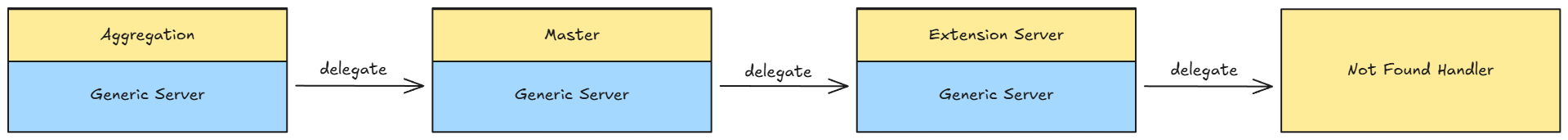

CreateServerChain。主要由四个组件，Aggregation
Server、Master、Extension Server、Not Found
Handler。构建过程是从右到左，请求流程是从左到右。
- Aggregation Server：负责转发请求到 Master 或 Custom API Server；
- Master：Kube API Server，负责 Build-in 的 API Object 相关处理；
- Extension Server：Customer Resource 的处理由它完成。包括 CR 和 CRD；
- Not Found Handler：找不到对应的 API Object 返回；
|
kubeAPIServer
kubeAPIServer 也就是 master server 来接受 RESTful 请求，构造处理一些
API Object 资源。config.KubeAPIs.New 就是在构建
kubeAPIServer，构建 StorageProviders，Install 对应的
APIInfo。这里就区分 internal API 和 Legacy API，对应两种不同的
StorageProviders，主要的职责是和 etcd
进行数据交互，并且处理对应的 RESTful API 请求。对每一个 Provider
都会生成一个 APIGroupInfo，最后 Install 整个
APIGroupInfo。这部分的内容和 Generic Server
有关，这里先大致叙述一下整个流程，不做详细描述。
func (c CompletedConfig) New(delegationTarget genericapiserver.DelegationTarget) (*Instance, error) {
// ...
restStorageProviders, err := c.StorageProviders(client)
if err != nil {
return nil, err
}
if err := s.ControlPlane.InstallAPIs(restStorageProviders...); err != nil {
return nil, err
}
// ...
return s, nil
}
func (c CompletedConfig) StorageProviders(client *kubernetes.Clientset) ([]controlplaneapiserver.RESTStorageProvider, error) {
legacyRESTStorageProvider, err := corerest.New(corerest.Config{
GenericConfig: *c.ControlPlane.NewCoreGenericConfig(),
Proxy: corerest.ProxyConfig{
Transport: c.ControlPlane.Extra.ProxyTransport,
KubeletClientConfig: c.Extra.KubeletClientConfig,
},
Services: corerest.ServicesConfig{
ClusterIPRange: c.Extra.ServiceIPRange,
SecondaryClusterIPRange: c.Extra.SecondaryServiceIPRange,
NodePortRange: c.Extra.ServiceNodePortRange,
IPRepairInterval: c.Extra.RepairServicesInterval,
},
})
if err != nil {
return nil, err
}
// The order here is preserved in discovery.
// If resources with identical names exist in more than one of these groups (e.g. "deployments.apps"" and "deployments.extensions"),
// the order of this list determines which group an unqualified resource name (e.g. "deployments") should prefer.
// This priority order is used for local discovery, but it ends up aggregated in `k8s.io/kubernetes/cmd/kube-apiserver/app/aggregator.go
// with specific priorities.
// TODO: describe the priority all the way down in the RESTStorageProviders and plumb it back through the various discovery
// handlers that we have.
return []controlplaneapiserver.RESTStorageProvider{
legacyRESTStorageProvider,
apiserverinternalrest.StorageProvider{},
authenticationrest.RESTStorageProvider{Authenticator: c.ControlPlane.Generic.Authentication.Authenticator, APIAudiences: c.ControlPlane.Generic.Authentication.APIAudiences},
authorizationrest.RESTStorageProvider{Authorizer: c.ControlPlane.Generic.Authorization.Authorizer, RuleResolver: c.ControlPlane.Generic.RuleResolver},
autoscalingrest.RESTStorageProvider{},
batchrest.RESTStorageProvider{},
certificatesrest.RESTStorageProvider{},
coordinationrest.RESTStorageProvider{},
discoveryrest.StorageProvider{},
networkingrest.RESTStorageProvider{},
noderest.RESTStorageProvider{},
policyrest.RESTStorageProvider{},
rbacrest.RESTStorageProvider{Authorizer: c.ControlPlane.Generic.Authorization.Authorizer},
schedulingrest.RESTStorageProvider{},
storagerest.RESTStorageProvider{},
svmrest.RESTStorageProvider{},
flowcontrolrest.RESTStorageProvider{InformerFactory: c.ControlPlane.Generic.SharedInformerFactory},
// keep apps after extensions so legacy clients resolve the extensions versions of shared resource names.
// See https://github.com/kubernetes/kubernetes/issues/42392
appsrest.StorageProvider{},
admissionregistrationrest.RESTStorageProvider{Authorizer: c.ControlPlane.Generic.Authorization.Authorizer, DiscoveryClient: client.Discovery()},
eventsrest.RESTStorageProvider{TTL: c.ControlPlane.EventTTL},
resourcerest.RESTStorageProvider{NamespaceClient: client.CoreV1().Namespaces()},
}, nil
}
func (s *Server) InstallAPIs(restStorageProviders ...RESTStorageProvider) error {
nonLegacy := []*genericapiserver.APIGroupInfo{}
// used later in the loop to filter the served resource by those that have expired.
resourceExpirationEvaluatorOpts := genericapiserver.ResourceExpirationEvaluatorOptions{
CurrentVersion: s.GenericAPIServer.EffectiveVersion.EmulationVersion(),
Prerelease: s.GenericAPIServer.EffectiveVersion.BinaryVersion().PreRelease(),
EmulationForwardCompatible: s.GenericAPIServer.EmulationForwardCompatible,
RuntimeConfigEmulationForwardCompatible: s.GenericAPIServer.RuntimeConfigEmulationForwardCompatible,
}
resourceExpirationEvaluator, err := genericapiserver.NewResourceExpirationEvaluatorFromOptions(resourceExpirationEvaluatorOpts)
if err != nil {
return err
}
for _, restStorageBuilder := range restStorageProviders {
groupName := restStorageBuilder.GroupName()
apiGroupInfo, err := restStorageBuilder.NewRESTStorage(s.APIResourceConfigSource, s.RESTOptionsGetter)
if err != nil {
return fmt.Errorf("problem initializing API group %q: %w", groupName, err)
}
if len(apiGroupInfo.VersionedResourcesStorageMap) == 0 {
// If we have no storage for any resource configured, this API group is effectively disabled.
// This can happen when an entire API group, version, or development-stage (alpha, beta, GA) is disabled.
klog.Infof("API group %q is not enabled, skipping.", groupName)
continue
}
// Remove resources that serving kinds that are removed or not introduced yet at the current version.
// We do this here so that we don't accidentally serve versions without resources or openapi information that for kinds we don't serve.
// This is a spot above the construction of individual storage handlers so that no sig accidentally forgets to check.
err = resourceExpirationEvaluator.RemoveUnavailableKinds(groupName, apiGroupInfo.Scheme, apiGroupInfo.VersionedResourcesStorageMap, s.APIResourceConfigSource)
if err != nil {
return err
}
if len(apiGroupInfo.VersionedResourcesStorageMap) == 0 {
klog.V(1).Infof("Removing API group %v because it is time to stop serving it because it has no versions per APILifecycle.", groupName)
continue
}
klog.V(1).Infof("Enabling API group %q.", groupName)
if postHookProvider, ok := restStorageBuilder.(genericapiserver.PostStartHookProvider); ok {
name, hook, err := postHookProvider.PostStartHook()
if err != nil {
return fmt.Errorf("error building PostStartHook: %w", err)
}
s.GenericAPIServer.AddPostStartHookOrDie(name, hook)
}
if len(groupName) == 0 {
// the legacy group for core APIs is special that it is installed into /api via this special install method.
if err := s.GenericAPIServer.InstallLegacyAPIGroup(genericapiserver.DefaultLegacyAPIPrefix, &apiGroupInfo); err != nil {
return fmt.Errorf("error in registering legacy API: %w", err)
}
} else {
// everything else goes to /apis
nonLegacy = append(nonLegacy, &apiGroupInfo)
}
}
if err := s.GenericAPIServer.InstallAPIGroups(nonLegacy...); err != nil {
return fmt.Errorf("error in registering group versions: %w", err)
}
return nil
}
scheme
schema 是 kubernetes 资源管理的核心数据结构。由以前文章我们了解到 kubernetes 会将其管理的资源划分为 group/version/kind 的概念，scheme 可以利用进行 GVK 进行一下操作：
- 可以将资源在内部版本和其他版本中相互转化
- 可以序列化和反序列化的过程中识别资源类型，创建资源对象，设置默认值等等。
在 server.go 里没有看到 scheme 的构造，以及怎么把对应的
API Object 信息填入 scheme 中。在 server.go 中有一句
import：
|
在 pkg/controlplane/import_known_versions.go
中写了许多导包语句：
|
导入的都是对应 API Groups 的 install，比如 core/install
就是 Legacy API Groups 的 install。选取 apps/install
来看一下，install 的具体工作原理：
|
显而易见，就是自动执行了 Install
方法。AddToScheme 的作用就是把对应包下的所有 API Object
全都加到 scheme 当中。Must 方法比较简单，做了一个 error
的判断，如果发生了 error 就抛出一个 panic。
到目前为止还没有解释过 Scheme 是什么。Scheme 是一个结构体，内含处理内外部 Version 之间转换，GVK 和 Go Type 之间转换的数据和方法。主要作用：
- GVK 和 Go Type 之间转换：Scheme 内部有两张 map，分别对应 gvk 到 type 和 type 到 gvk；
- API Object 默认值：API Object 有许多属性，使用者在操作一个 Object 时，不太可能给出所有属性值；另外在 Object 从一个 Version 转换到另一个 Version 时也可能需要为不存在对应关系的字段赋值；
- 内外部 Version 之间转换：所有外部 Version 都会被转化为内部 Version，转换函数是记录在 scheme 内部；
|
来看一下 Internal Version 是怎么注册的。之前说到
install.go 文件用于执行每一个包下面的
AddToScheme 方法，该方法被定义在每个包下面的
register.go 文件下。以 apps 包为例：
|
Scheme 的构造遵循了设计模式中的 Builder
设计模式，register 本身的逻辑并不复杂。来看一下 external
version 有什么不同。以 v1 包为例：
|
这里注册的都是 API Object 的 Types，而我们说 Scheme 维护了内外部
version 的转变函数，这部分在 pkg/apis/app/v1/register.go
注册。也就是说 external version
由两部分注册，一部分是转变函数，另一部分是 Types。
整体逻辑看上去和 internal version
没有太大区别，注意下在这个文件夹下有一个自动生成的文件
zz_generated.deepcopy.go。每一个 external version
都需要进行转换，转为成为 internal version 才可以被 k8s
进行处理。那么不同版本的代码会有很多，每一个版本都需要做数据转换的逻辑。具体如何做代码的生成，在附录做具体的解读。
Generic Server
Generic Server 在 api-server 中最基础的一个功能，就是提供暴露 http 服务所需的基础设施。对外提供 restful 服务来操作 API Object。每个内部 Server 都是构建在 Generic Server 之上，把自己的内容填入 Generic Server。每个 Generic Server 最重要的输出是 Director，本质上是一个 mux 和 go container 的组合，所有的 http request 都是被这些 director 处理的。
之前聊过所有的 Server 的新建都是从 Config 的 New
方法出发，在这个方法里就对 GenericServer 做了初始化。
|
大部分都是从 Config 上做的 copy，有几个字段特别关注一下，一个是
apiServerHandler，这是提供 RESTful 接口重要的成员。另一个是
postStartHooks 和
preShutdownHooks。GenericServer 提供 Http 服务的方式和
go-rest 相同，构造 Mux、Container 来组装 director。用 director
构造处理链，最后处理链实现 Http 的接口。
func NewAPIServerHandler(name string, s runtime.NegotiatedSerializer, handlerChainBuilder HandlerChainBuilderFn, notFoundHandler http.Handler) *APIServerHandler {
nonGoRestfulMux := mux.NewPathRecorderMux(name)
if notFoundHandler != nil {
nonGoRestfulMux.NotFoundHandler(notFoundHandler)
}
gorestfulContainer := restful.NewContainer()
gorestfulContainer.Router(restful.CurlyRouter{}) // e.g. for proxy/{kind}/{name}/{*}
gorestfulContainer.RecoverHandler(func(panicReason interface{}, httpWriter http.ResponseWriter) {
logStackOnRecover(s, panicReason, httpWriter)
})
gorestfulContainer.ServiceErrorHandler(func(serviceErr restful.ServiceError, request *restful.Request, response *restful.Response) {
serviceErrorHandler(s, serviceErr, request, response)
})
director := director{
name: name,
goRestfulContainer: gorestfulContainer,
nonGoRestfulMux: nonGoRestfulMux,
}
return &APIServerHandler{
FullHandlerChain: handlerChainBuilder(director),
GoRestfulContainer: gorestfulContainer,
NonGoRestfulMux: nonGoRestfulMux,
Director: director,
}
}
func (a *APIServerHandler) ServeHTTP(w http.ResponseWriter, r *http.Request) {
a.FullHandlerChain.ServeHTTP(w, r)
}
在图中我们看到 APIServer 是一条处理链，来看一下这条链路是怎么构建的。我们知道 apiServerHandler 是通过这一行来实例化的。
|
其中 delegationTarget 就是 genericServer，就是
notFoundHandler，当前 director
无法处理了都会交给它，因此在装配的时候有这几行代码。
|
OpenAPI
Tip OpenAPI
OpenAPI 规范（OAS）是一种通用的、和编程语言无关的 API 描述规范，使人类和计算机都可以发现和理解服务的功能，而无需访问源代码、文档或针对接口进行嗅探。正确定义后，使用者可以使用最少的实现逻辑来理解远程服务并与之交互。
OpenAPI 是由 Swagger 发展而来的一个规范，一种形式化描述 Restful Service 的语言，便于消费者理解和使用一个 Service。通过 OpenAPI 规范，可以描述一个服务：
- 提供哪些 RESTful 服务；
- 各服务接收的输入以及输出对象格式；
- 支持的操作，如 post，get 等；
swagger.json 文件定义了 kubernetes 对外提供的 restful
service，客户端可以按照规定来向 api server 发 http
请求。该文件定义了绝大多数当前版本内建的 API Object，并且每个外部版本
API Object 的组合拥有 swagger 中的一套定义。
在 hack/update-openapi-spec.sh 中定义了
swagger.json 如何生成。具体的 json 文件在
api/openapi-spec/swagger.json。对于一个 API
Object，会生成一些 Defination 给 API Service
提供对外的服务，那这一步是如何自动生成的。
在每一个 API Group 下都有一个 doc.go，例如
staging/src/k8s.io/api/apps/v1/doc.go。会有一行注解来标志需不需要为该
group 下的 API Object 生成 openapi 相关的内容。
|
在 types.go 里会为每个 API Object 定义属性：
|
在 pkg/generated/openapi/zz_generated.openai.go 里生成
openapi definition。在这个文件中可以找到所有内建的 API Object 的 OpenAPI
definition，并且每个外部版本和 API Object 的组合会有一个
Definition。这里的 key 和 swagger.json 中的 definition id
有一对一映射关系。
API Object 装载
当有了 API Object 的定义，generic server 需要提供各种 API Object 的
RESTful 接口。例如我们在执行 kubectl apply -f nginx.yaml
时，需要识别这是要部署一个 deployment。

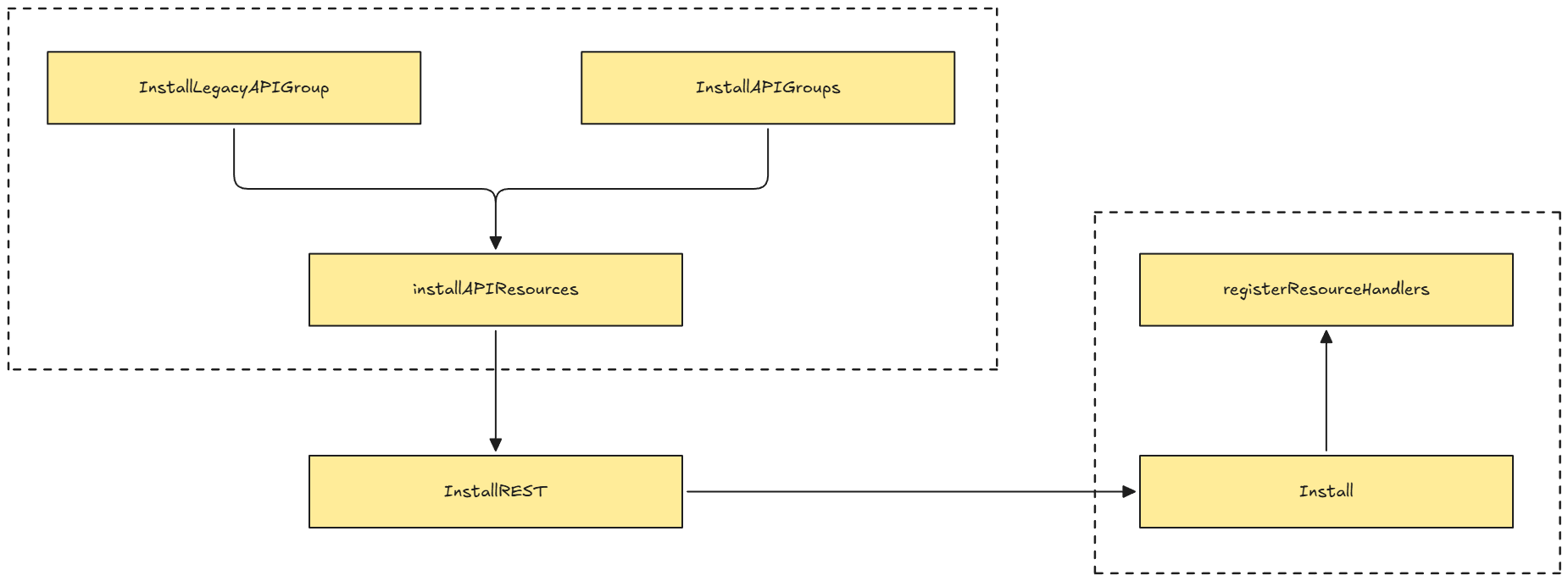

最后 Install 的调用对象是
APIInstaller，里面包含了许多信息，例如
Storage、Creater、Convertor。
registerResourceHandlers 方法很长，约 900
多行，这里大致叙述一下这个函数所作的工作：
- 获取被注册 object 的 group 与 version，确定是不是 subresource；
- 确定其区不区分 namespace；
- 根据传入的 storage 对象实现的接口，确定支持的各种操作（verbs）；
- 创建 ListOptions，CreateOptions，PatchOptions，UpdateOptions 以及其他各种 Options；
- 生成 apiResource 并返回；
- 制作 actions lists，每个 resource 的每个 verb 一条记录；
- 决定放入 etcd 时使用的 version；以及从 etcd 取出时可以转化为的 version；
- 生成 ResourceInfo 并返回；
- 根据 Serializer 得出支持的 MediaTypes。从而设置 webservice 的 response 中属性；
- 把以上各个环节得到的信息，放入 reqScope 中；
- 视情况去计算 reqScope 的 FieldManager 属性；
- 逐个处理 Actions list 中的 action，基于 reqScope 等信息，为他们生成 route 并注册到 webservice 中；
- 更新 apiResource 并返回；
详细的代码这里不再记录。
